ARI ZESA®/GESA® NEXTG3N
I vostri vantaggi in dettaglio
FLUSSO OTTIMIZZATO
Grazie al design del disco ottimizzato, che assicura un percorso di stabilizzazione più breve.
SICUREZZA OTTIMIZZATA
Grazie alla connessione poligonale, alla maggiore rigidità del disco e alla protezione contro le fuoriuscite.
EFFICIENZA OTTIMIZZATA
Grazie ai maggiori valori KVS, alla facilità di manutenzione e alla conseguente possibilità di impianti più compatti.
Per ulteriori informazioni sui vostri specifici vantaggi di utilizzo non esitate a contattarci.
LA NUOVA GENERAZIONE CON MOLTI VANTAGGI
Per una netta ottimizzazione e stabilizzazione del flusso.

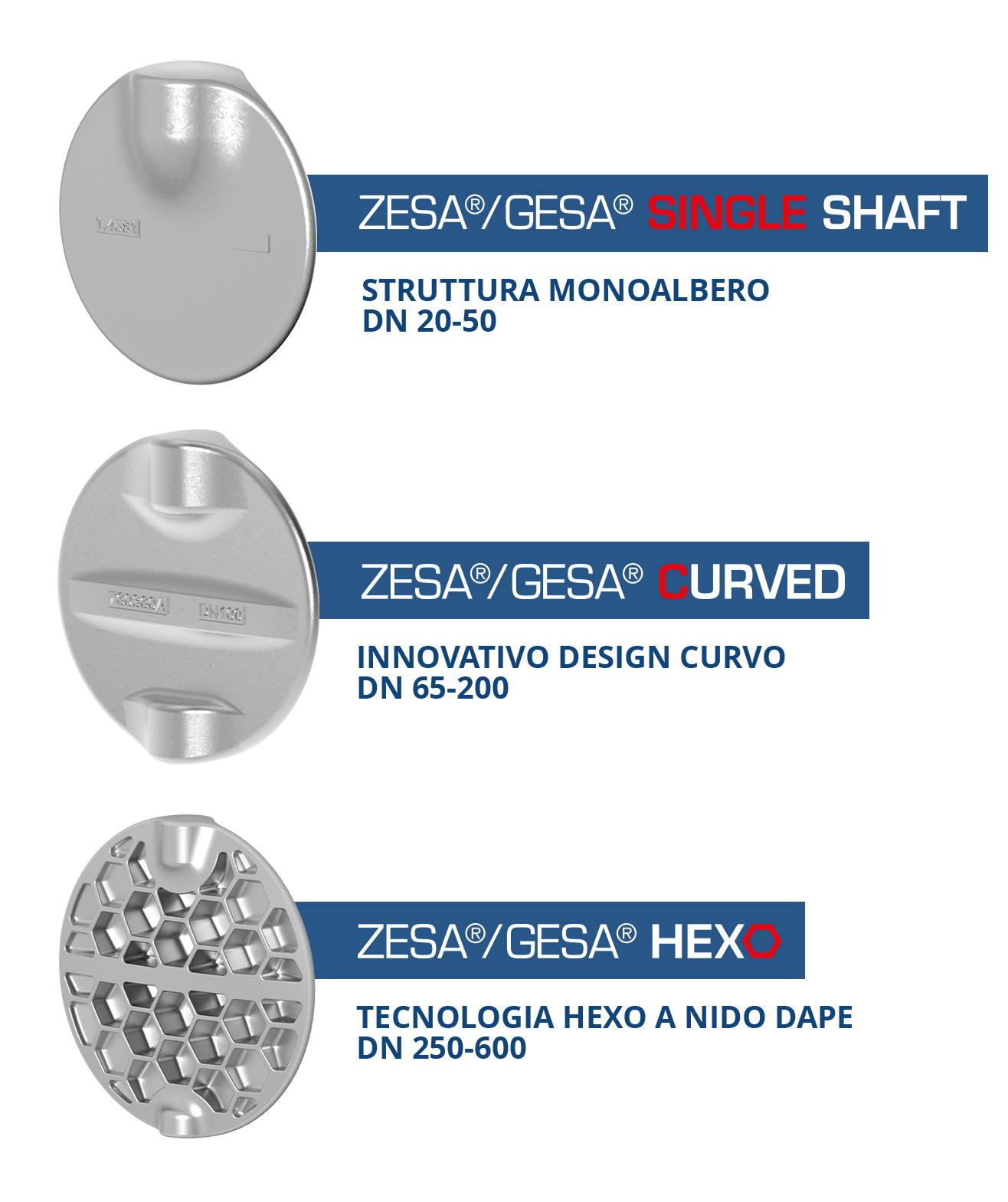

- Disco della valvola ottimizzato con 3 design (design monoalbero, design curvo, design HEXO con disco a nido d'ape).
- Il contorno della canna strutturalmente migliorato garantisce un fissaggio sicuro all'interno dell'alloggiamento. Nel contempo, è garantita la possibilità di sostituzione.
- È disponibile un'ampia scelta di materiali per la canna, con i relativi certificati, per le più diverse applicazioni e temperature d'esercizio.
- L'estremità dell'albero è dotata di una struttura quadrangolare. La forma di connessione standardizzata secondo la norma ISO 5211 offre all'utilizzatore un modello di facile impiego con ingranaggio e, a scelta, attuatore elettrico o pneumatico.
- Fino a DN 200 la foratura profonda è considerata standard per un indicatore termico opzionale.
- Protezione di serie contro le fuoriuscite ai sensi delle norme DIN EN 593 e API609, sotto forma di rondella di bloccaggio dell'albero. Questa è avvitata saldamente alla flangia di testa.
- La connessione tra albero e disco è realizzata come poligono ad accoppiamento di forme, per una perfetta trasmissione della coppia.
- Versioni speciali opzionali:
- Alloggiamento in EN-JS1049 (5.3103)
- Versione per basse temperature fino a -20 °C
- Leva pressofusa e rondella metallica con dentellatura fino a DN 200
- Versione per acqua di mare con canna NBR e disco della farfalla in CuAl10Ni
- Verniciature speciali
Connessione poligonale tra albero e disco
INNOVATIVA E AD ACCOPPIAMENTO DI FORME
La connessione tra albero e disco è realizzata come poligono ad accoppiamento di forme, per una perfetta trasmissione della coppia. Il poligono consente una facile sostituzione del disco e della canna grazie alla sua auto-centratura e al fatto che non serve nessun spinotto di connessione aggiuntivo. Una superficie piana garantisce lo sfiato dell'aria al momento dell'introduzione dell'albero nel disco. Questo semplifica ulteriormente il montaggio.
I VOSTRI VANTAGGI
- La nuova connessione poligonale offre il massimo della sicurezza.
- È realizzata come poligono ad accoppiamento di forme per una perfetta trasmissione della coppia.
- Grazie alla conformazione strutturale non si verifica nessun effetto di intaccatura.
- Facile manutenzione grazie all'agevole sostituzione della canna e del disco.
The strong Trio for Industry
Optimised for more challenging applications:
ZESA®/GESA® butterfly valves industrial version
with cast lever and metallic notched plate
ARI butterfly valves ZESA®/GESA® in industrial version combine
the advantages of the safe and robust ZIVA® industrial valve with
the innovative product features of the optimised product range.
YOUR ADVANTAGES
- Energy efficiency: Significantly better KVS values than those of the former ZESA/GESA/ZIVA versions
- Maximum process reliability: Shaft and disc are connected by a secure polygon
- Optimised stability: Long service life thanks to optimised stability of the entire shaft and disc design
- Better, corrosion-resistant coating: C3 instead of C2 coating based on DIN EN ISO 12944-5
- Shaft end equipped with a square: The standardised connection form in accordance with ISO 5211 offers uncomplicated, subsequent installation of a control element
- Better handling when replacing liner: Weight reduction for the large nominal sizes
- Robust and durable for more demanding applications: Industrial version optionally with cast lever and metallic notched plate
- Cold temperature version: Optional for temperatures down to -20°C
ZESA®/GESA® NEXTG3N Ambiti di utilizzo
Areas of application in HVAC (Standard version)
- Air conditioning and cold water applications, e.g. in data centers
- Heating systems
- Drinking water systems
- Heat and cooling transfer stations
Areas of application in industry (Industrial version)
- Compressed air systems
- Cooling loops in the process industry
- Combined heat and power plants
- Swimming pool technology
- Solar thermal systems
- Biogas plants
- Seawater applications
- Various industrial applications
