ARI ZESA®/GESA® NEXTG3N
Vos avantages en détail
FLUX OPTIMISÉ
Grâce à une conception de disque optimisée, qui entraîne une surface de stabilisation réduite.
SÉCURITÉ OPTIMISÉE
Grâce à la connexion polygonale, à la plus haute rigidité du disque et à la soupape de sûreté.
EFFICACITÉ OPTIMISÉE
Avec des valeurs KVS augmentées, une utilisation facilitée et des composantes plus compactes.
N’hésitez pas à nous contacter pour de plus amples informations sur vos avantages d’utilisation individuels.
LA NOUVELLE GÉNÉRATION AUX NOMBREUX AVANTAGES
Pour une optimisation et une stabilisation notable du flux

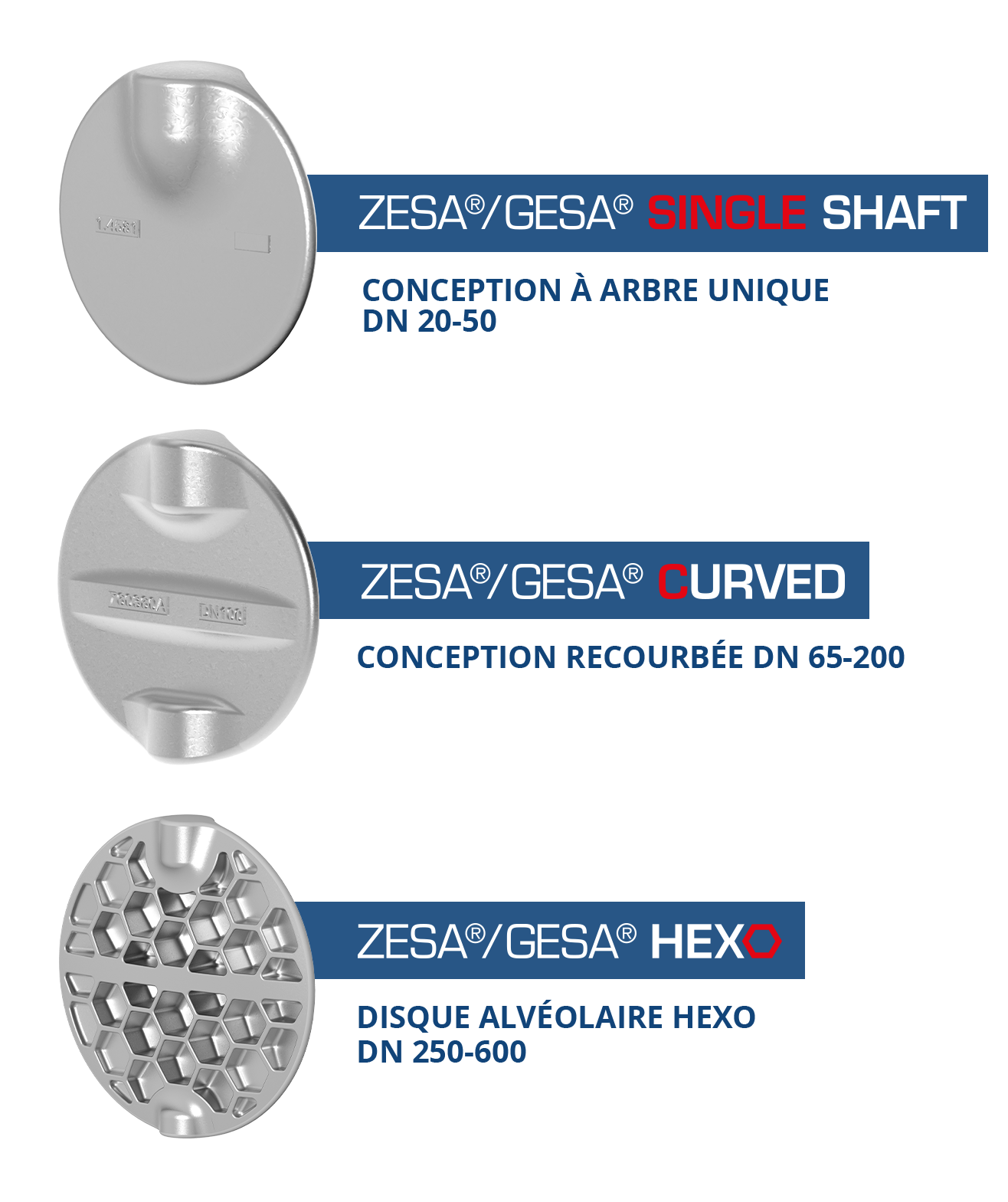

- Disque de clapet optimisé avec trois conceptions de disque (un disque à arbre unique, un disque recourbé et un disque alvéolaire HEXO).
- Le contour amélioré de la gaine permet un maintien sûr à l’intérieur du boîtier. Il est toutefois possible d’effectuer des remplacements.
- Une grande variété de matériaux de gaines, ainsi que leurs certifications respectives pour diverses utilisations et températures, sont à votre disposition.
- L’extrémité de l’arbre est en carré. Le raccordement conforme ISO 5211 propose aux utilisateurs une conception simple à engrenage et, de manière optionnelle, un entraînement électrique ou même pneumatique.
- Jusqu’au DN 200, le perçage profond est standard pour un indicateur thermique optionnel.
- Soupape de sécurité en série conforme DIN EN 593 et API609 sous forme d'une rondelle de sécurité pour arbre. Celle-ci est vissée grâce à une bride de tête.
- La jonction entre l’arbre et le disque est réalisée en forme de polygone pour une transmission du couple de rotation optimale.
- Versions spéciales optionnelles:
- Boîtier en EN-JS1049 (5.3103)
- Version pour températures froides jusqu’à -20°C
- Levier en fonte et disque d’arrêt métallique jusqu’au DN 200
- Traitement de l’eau de mer avec la gaine NBR et le disque de clapet CuAl10Ni
- Peintures spéciales
Liaison arbres-disques en polygone
INNOVANTE ET À LIAISON DE FORME POSITIVE
La jonction entre l’arbre et le disque est réalisée en forme de polygone pour une transmission du couple de rotation optimale. Le polygone, étant autocentré et ne nécessitant pas de broche de liaison, permet un changement facile du disque et de la gaine. Une surface plane permet à l’air de sortir lorsque l’arbre est introduit dans le disque. Le montage en est encore facilité.
SES AVANTAGES
- La nouvelle liaison en polygone permet une sécurité maximale.
- Elle est réalisée en forme de polygone pour une transmission du couple de rotation optimale.
- Sa conception permet d’éviter la concentration de contraintes.
- Simple d'utilisation grâce à un remplacement facile de la gaine et du disque.
The strong Trio for Industry
Optimised for more challenging applications:
ZESA®/GESA® butterfly valves industrial version
with cast lever and metallic notched plate
ARI butterfly valves ZESA®/GESA® in industrial version combine
the advantages of the safe and robust ZIVA® industrial valve with
the innovative product features of the optimised product range.
YOUR ADVANTAGES
- Energy efficiency: Significantly better KVS values than those of the former ZESA/GESA/ZIVA versions
- Maximum process reliability: Shaft and disc are connected by a secure polygon
- Optimised stability: Long service life thanks to optimised stability of the entire shaft and disc design
- Better, corrosion-resistant coating: C3 instead of C2 coating based on DIN EN ISO 12944-5
- Shaft end equipped with a square: The standardised connection form in accordance with ISO 5211 offers uncomplicated, subsequent installation of a control element
- Better handling when replacing liner: Weight reduction for the large nominal sizes
- Robust and durable for more demanding applications: Industrial version optionally with cast lever and metallic notched plate
- Cold temperature version: Optional for temperatures down to -20°C
ZESA®/GESA® NEXTG3N Champs d’application
Areas of application in HVAC (Standard version)
- Air conditioning and cold water applications, e.g. in data centers
- Heating systems
- Drinking water systems
- Heat and cooling transfer stations
Areas of application in industry (Industrial version)
- Compressed air systems
- Cooling loops in the process industry
- Combined heat and power plants
- Swimming pool technology
- Solar thermal systems
- Biogas plants
- Seawater applications
- Various industrial applications
